수냉식 증발기
제품소개수냉식 증발기
| Shell & Tube 1Cycle Evaporator | ||
| 1사이클 증발기 | ||
| 1. Shell | 8. Tie Rods & Spacers | 15. impingement Baffle |
| 2. Water in-let pipe | 9. Nut | 16. Sensor socket |
| 3. Water out-let pipe | 10. Name Plate | 17. Purge socket |
| 4. Tube Sheet | 11. Gasket | 18. Drain socket |
| 5. Cover Pass Partition | 12. Baffle | 19. Support Saddles |
| 6. Cover Plate | 13. RE-Liquid in let | 20. Lifting Lugs |
| 7. Tubes | 14. RE-gas out let | 21. Bolt & S/W |

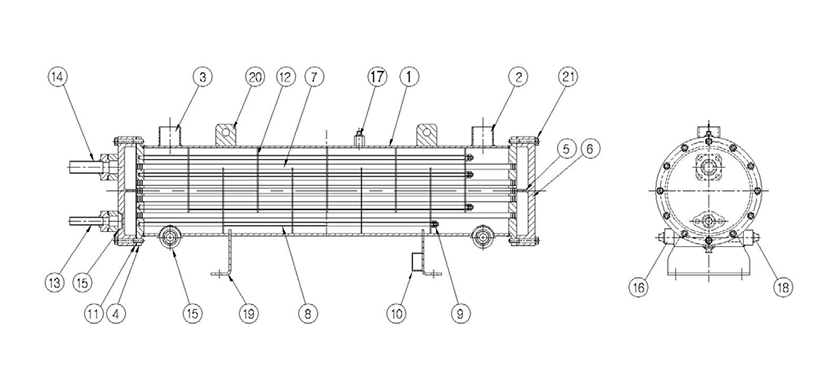

A-type
|
||

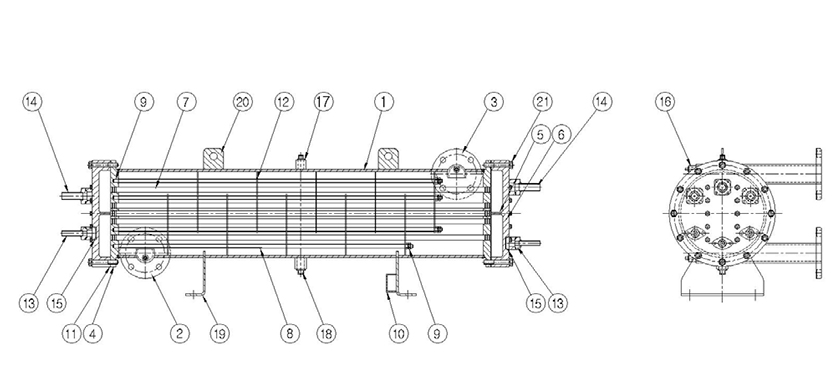

B-type
|
||
| 1. Shell | 8. Tie Rods & Spacers | 15. impingement Baffle |
| 2. Water in-let pipe | 9. Nut | 16. Sensor socket |
| 3. Water out-let pipe | 10. Name Plate | 17. Purge socket |
| 4. Tube Sheet | 11. Gasket | 18. Drain socket |
| 5. Cover Pass Partition | 12. Baffle | 19. Suppor t Saddles |
| 6. Cover Plate | 13. RE-Liquid in let | 20. Lifting Lugs |
| 7. Tubes | 14. RE-gas out let | 21. Bolt & S/W |

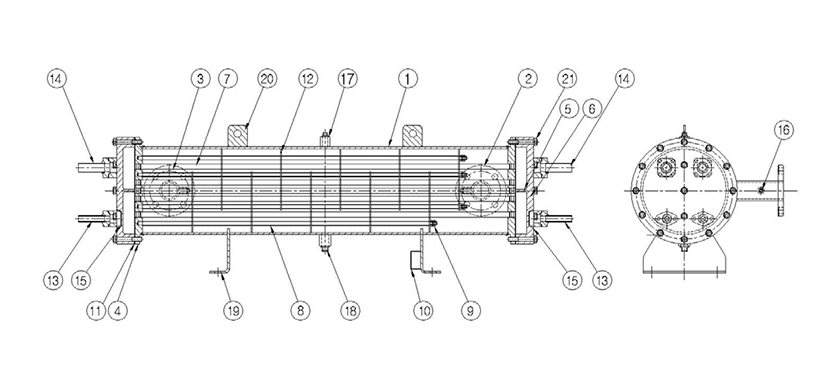

C-type
|
||

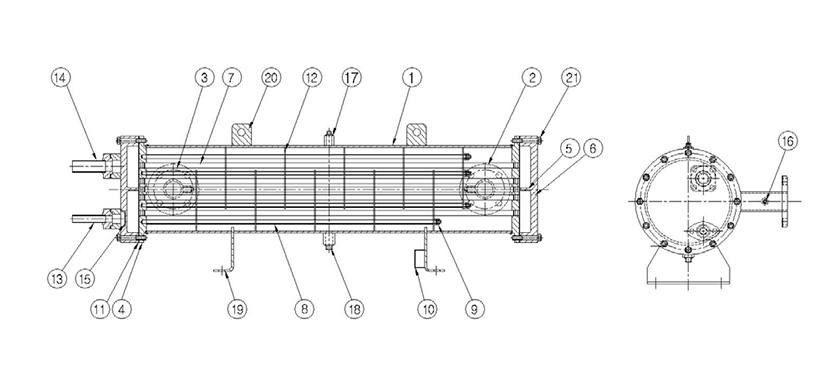

D-type
|
||
| Shell & Tube 1Cycle Evaporator(3~280HP) | ||||||||
| 1사이클 증발기 | ||||||||
| 마력(1C/S) | 열량 | 전열면적 | 냉수유량 | 냉수 배관경 | 냉매 | 중량 | 중량 | |
|---|---|---|---|---|---|---|---|---|
| HP | kcal/hr | m2 | m3/hr | A | 입구(inch) | 출구(inch) | mm | kg |
| 3HP | 9,100 | 1.14 | 1.82 | 32 | 1/2 | 7/8 | 150A-500L | 39 |
| 5HP | 15,500 | 1.73 | 3.1 | 32 | 5/8 | 7/8 | 150A-610L | 43 |
| 7.5HP | 20,100 | 3.79 | 4.02 | 40 | 5/8 | 7/8 | 200A-800L | 77 |
| 10HP | 30,500 | 4.64 | 6.1 | 40 | 7/8 | 1-3/8 | 200A-950L | 84 |
| 15HP | 45,750 | 6.99 | 9.15 | 50 | 7/8 | 1-3/8 | 250A-1154L | 119 |
| 20HP | 61,000 | 8.9 | 12.2 | 50 | 7/8 | 1-5/8 | 250A-1154L | 126 |
| 25HP | 76,000 | 12.09 | 15.2 | 50 | 7/8 | 1-5/8 | 250A-1350L | 144 |
| 30HP | 90,000 | 14.08 | 18 | 50 | 7/8 | 2-1/8 | 250A-1712L | 163 |
| 35HP | 105,000 | 16.43 | 21 | 65 | 1-1/8 | 2-1/8 | 250A-1712L | 170 |
| 40HP | 120,000 | 18.24 | 24 | 65 | 1-1/8 | 2-1/8 | 250A-1712L | 177 |
| 50HP | 153,000 | 25.22 | 30.6 | 80 | 1-1/8 | 2-1/8 | 300A-1712L | 238 |
| 60HP | 170,000 | 29.63 | 34 | 80 | 1-1/8 | 2-1/8 | 350A-1712L | 298 |
| 70HP | 200,000 | 33.19 | 40 | 80 | 1-1/8 | 2-5/8 | 350A-1712L | 310 |
| 80HP | 225,000 | 37.91 | 45 | 100 | 1-1/8 | 2-5/8 | 350A-2000L | 344 |
| 100HP | 280,000 | 47.18 | 56 | 100 | 1-1/8 | 2-5/8 | 400A-2000L | 437 |
| 110HP | 310,000 | 49.9 | 62 | 100 | 1-1/8 | 3-1/8 | 400A-2000L | 448 |
| 120HP | 330,000 | 55.6 | 66 | 100 | 1-1/8 | 3-1/8 | 400A-2200L | 484 |
| 140HP | 390,000 | 65.71 | 78 | 125 | 1-5/8 | 3-5/8 | 400A-2500L | 539 |
| 160HP | 440,000 | 76.68 | 88 | 125 | 1-5/8 | 3-5/8 | 450A-2500L | 640 |
| 180HP | 485,000 | 84.52 | 97 | 125 | 1-5/8 | 3-5/8 | 450A-2500L | 667 |
| 200HP | 535,000 | 93.23 | 107 | 150 | 1-5/8 | 4-1/8 | 450A-2700L | 712 |
| 220HP | 570,000 | 99.33 | 114 | 150 | 1-5/8 | 4-1/8 | 500A-2500L | 813 |
| 240HP | 675,000 | 117.63 | 135 | 150 | 1-5/8 | 4-1/8 | 500A-2700L | 892 |
| 280HP | 745,000 | 129.83 | 149 | 200 | 1-5/8 | 4-1/8 | 500A-3000L | 960 |
|
1.적용 냉매는 R-22. (신냉매는 전화 문의 주세요) 2.표준 적용온도는 냉각수 입구 32℃, 냉각수 출구 37℃를 기준으로 설계. 3.표준 시험 압력은 냉수 측은 1.0 Mpa , 냉매 측은 2.8Mpa 적용. |
||||||||
| Shell & Tube 2Cycle Evaporator | ||
| 2사이클 증발기 | ||
| 1. Shell | 8. Tie Rods & Spacers | 15. impingement Baffle |
| 2. Water in-let pipe | 9. Nut | 16. Sensor socket |
| 3. Water out-let pipe | 10. Name Plate | 17. Purge socket |
| 4. Tube Sheet | 11. Gasket | 18. Drain socket |
| 5. Cover Pass Partition | 12. Baffle | 19. Support Saddles |
| 6. Cover Plate | 13. RE-Liquid in let | 20. Lifting Lugs |
| 7. Tubes | 14. RE-gas out let | 21. Bolt & S/W |

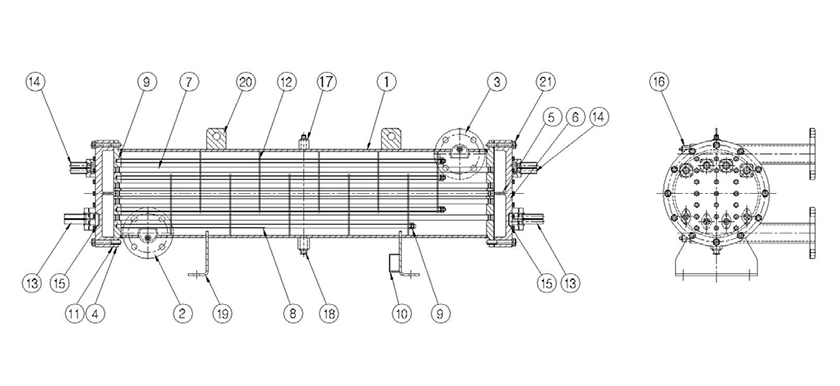

C-type
|
||

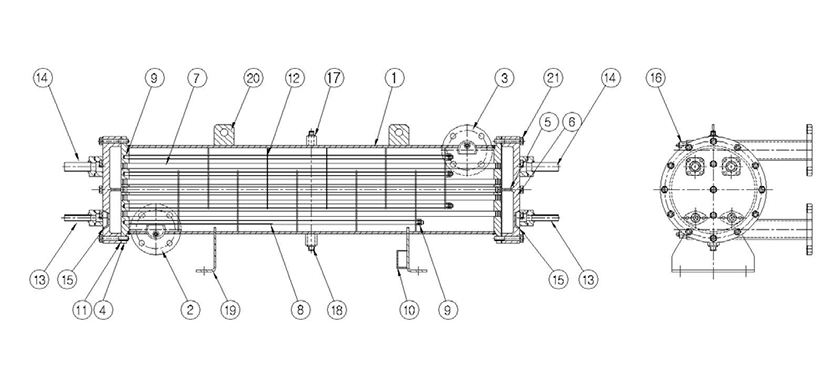

D-type
|
||
| Shell & Tube 2Cycle Evaporator(10~480HP) | ||||||||
| 2사이클 증발기 | ||||||||
| 마력(2C/S) | 열 량 | 전열면적 | 냉수유량 | 냉수 배관경 | 냉매 | 중량 | 중량 | |
|---|---|---|---|---|---|---|---|---|
| HP | kcal/hr | m2 | m3/hr | A | 입구(inch) | 출구(inch) | mm | kg |
| 10HP | 33,500 | 5.60 | 6.70 | 50 | 5/8 | 7/8 | 200A-1154L | 94 |
| 15HP | 40,200 | 6.85 | 8.04 | 50 | 5/8 | 7/8 | 200A-1154L | 99 |
| 20HP | 61,000 | 9.15 | 12.20 | 50 | 7/8 | 1-3/8 | 250A-1154L | 127 |
| 30HP | 91,500 | 20.08 | 18.30 | 65 | 7/8 | 1-3/8 | 300A-1712L | 221 |
| 40HP | 122,000 | 22.90 | 24.40 | 65 | 7/8 | 1-5/8 | 300A-1712L | 230 |
| 50HP | 152,000 | 24.60 | 30.40 | 80 | 7/8 | 1-5/8 | 300A-1712L | 235 |
| 60HP | 180,000 | 31.37 | 36.00 | 80 | 7/8 | 2-1/8 | 350A-1712L | 305 |
| 70HP | 210,000 | 33.40 | 42.00 | 100 | 1-1/8 | 2-1/8 | 350A-2000L | 331 |
| 80HP | 240,000 | 41.82 | 48.00 | 100 | 1-1/8 | 2-1/8 | 400A-2000L | 421 |
| 100HP | 306,000 | 51.56 | 61.20 | 100 | 1-1/8 | 2-1/8 | 400A-2200L | 469 |
| 120HP | 340,000 | 57.29 | 68.00 | 100 | 1-1/8 | 2-1/8 | 450A-2000L | 531 |
| 140HP | 400,000 | 67.40 | 80.00 | 125 | 1-1/8 | 2-5/8 | 450A-2300L | 592 |
| 160HP | 450,000 | 87.07 | 90.00 | 125 | 1-1/8 | 2-5/8 | 500A-2500L | 773 |
| 180HP | 500,000 | 96.74 | 100.00 | 125 | 1-1/8 | 2-5/8 | 500A-2500L | 806 |
| 200HP | 560,000 | 108.35 | 112.00 | 125 | 1-1/8 | 2-5/8 | 500A-2700L | 863 |
| 220HP | 620,000 | 119.96 | 124.00 | 150 | 1-1/8 | 3-1/8 | 550A-2500L | 974 |
| 240HP | 660,000 | 127.70 | 132.00 | 150 | 1-1/8 | 3-1/8 | 550A-2500L | 1,001 |
| 280HP | 780,000 | 150.92 | 156.00 | 150 | 1-5/8 | 3-5/8 | 550A-3000L | 1,127 |
| 320HP | 880,000 | 170.27 | 176.00 | 150 | 1-5/8 | 3-5/8 | 550A-3000L | 1,188 |
| 360HP | 970,000 | 187.68 | 194.00 | 200 | 1-5/8 | 3-5/8 | 600A-3000L | 1,359 |
| 400HP | 1,070,000 | 207.03 | 214.00 | 200 | 1-5/8 | 4-1/8 | 600A-3300L | 1,457 |
| 440HP | 1,140,000 | 220.58 | 228.00 | 200 | 1-5/8 | 4-1/8 | 600A-3500L | 1,522 |
| 480HP | 1,350,000 | 261.21 | 270.00 | 200 | 1-5/8 | 4-1/8 | 600A-4000L | 1,710 |
|
1.적용 냉매는 R-22. (신냉매는 전화 문의 주세요) 2.표준 적용온도는 냉각수 입구 32℃, 냉각수 출구 37℃를 기준으로 설계. 3.표준 시험 압력은 냉수 측은 1.0 Mpa , 냉매 측은 2.8Mpa 적용. |
||||||||
| Shell & Tube 3Cycle Evaporator | ||
| 3사이클 증발기 | ||
| 1. Shell | 8. Tie Rods & Spacers | 15. impingement Baffle |
| 2. Water in-let pipe | 9. Nut | 16. Sensor socket |
| 3. Water out-let pipe | 10. Name Plate | 17. Purge socket |
| 4. Tube Sheet | 11. Gasket | 18. Drain socket |
| 5. Cover Pass Partition | 12. Baffle | 19. Support Saddles |
| 6. Cover Plate | 13. RE-Liquid in let | 20. Lifting Lugs |
| 7. Tubes | 14. RE-gas out let | 21. Bolt & S/W |
C-type
|
||
| Shell & Tube 3Cycle Evaporator(150~420HP) | ||||||||
| 3사이클 증발기 | ||||||||
| 마력(3C/S) | 열량 | 전열면적 | 냉수유량 | 냉수 배관경 | 냉매 | 중량 | 중량 | |
|---|---|---|---|---|---|---|---|---|
| HP | kcal/hr | m2 | m3/hr | A | 입구(inch) | 출구(inch) | mm | kg |
| 150HP | 480,000 | 92.87 | 96 | 125 | 1-1/8 | 2-1/8 | 450A-3000L | 720 |
| 180HP | 530,000 | 102.55 | 106 | 125 | 1-1/8 | 2-1/8 | 500A-3000L | 869 |
| 240HP | 700,000 | 135.44 | 140 | 150 | 1-1/8 | 2-5/8 | 550A-3000L | 1,132 |
| 300HP | 860,000 | 166.4 | 172 | 200 | 1-1/8 | 2-5/8 | 550A-3500L | 1,232 |
| 360HP | 1,010,000 | 195.42 | 202 | 200 | 1-1/8 | 3-1/8 | 600A-3500L | 1,442 |
| 420HP | 1,200,000 | 232.18 | 240 | 200 | 1-5/8 | 3-1/8 | 600A-4000L | 1,616 |
|
1.적용 냉매는 R-22. (신냉매는 전화 문의 주세요) 2.표준 적용온도는 냉각수 입구 32℃, 냉각수 출구 37℃를 기준으로 설계. 3.표준 시험 압력은 냉수 측은 1.0 Mpa , 냉매 측은 2.8Mpa 적용. |
||||||||
| Shell & Tube 4Cycle Evaporator | ||
| 4사이클 증발기 | ||
| 1. Shell | 8. Tie Rods & Spacers | 15. impingement Baffle |
| 2. Water in-let pipe | 9. Nut | 16. Sensor socket |
| 3. Water out-let pipe | 10. Name Plate | 17. Purge socket |
| 4. Tube Sheet | 11. Gasket | 18. Drain socket |
| 5. Cover Pass Partition | 12. Baffle | 19. Support Saddles |
| 6. Cover Plate | 13. RE-Liquid in let | 20. Lifting Lugs |
| 7. Tubes | 14. RE-gas out let | 21. Bolt & S/W |
C-type
|
||
| Shell & Tube 4Cycle Evaporator(160~400HP) | ||||||||
| 4사이클 증발기 | ||||||||
| 마력(4C/S) | 열량 | 전열면적 | 냉수유량 | 냉수 배관경 | 냉매 | 중량 | 중량 | |
|---|---|---|---|---|---|---|---|---|
| HP | kcal/hr | m2 | m3/hr | A | 입구(inch) | 출구(inch) | mm | kg |
| 160HP | 500,000 | 96.74 | 100 | 125 | 1-1/8 | 2-1/8 | 500A-3000L | 851 |
| 200HP | 630,000 | 121.9 | 126 | 125 | 1-1/8 | 2-1/8 | 550A-3000L | 1,037 |
| 240HP | 700,000 | 135.4 | 140 | 150 | 1-1/8 | 2-1/8 | 550A-3000L | 1,078 |
| 400HP | 1,150,000 | 222.5 | 230 | 200 | 1-1/8 | 2-5/8 | 650A-3500L | 2,025 |
|
1.적용 냉매는 R-22. (신냉매는 전화 문의 주세요) 2.표준 적용온도는 냉각수 입구 32℃, 냉각수 출구 37℃를 기준으로 설계. 3.표준 시험 압력은 냉수 측은 1.0 Mpa , 냉매 측은 2.8Mpa 적용. |
||||||||
